如何选择合适的丝杆支撑座?
时间: 2020-06-30 11:53 浏览次数:
随着自动化的普及,高新科技的企业也越来越多,大家在做直线模组的时候,相信都会有个疑问, 丝杆支撑座 的精度该怎么匹配呢?如何选择才是最合适的呢?下面我们来跟大家聊聊
   随着自动化的普及,高新科技的企业也越来越多,大家在做直线模组的时候,相信都会有个疑问,丝杆支撑座的精度该怎么匹配呢?如何选择才是较合适的呢?下面我们来跟大家聊聊。

    目前市面上的丝杆支撑座等级分为C3、C5、C7三种,各有其不同的精度要求。固定端轴承座使用30°或40°接触角的斜角滚珠轴承座,支撑端使用6系列的深沟滚珠轴承,其中C3级固定端轴承系选配P5级轴承,轴承为DF组合型式,两轴承之间具有预压力以避免丝杆位移,避免机台的背隙值过大;C3级固定端与支撑端轴承座精度控制轴承座基准面之间的几何精度,使丝杆和轴承座组合后可维持更佳的旋转精度。

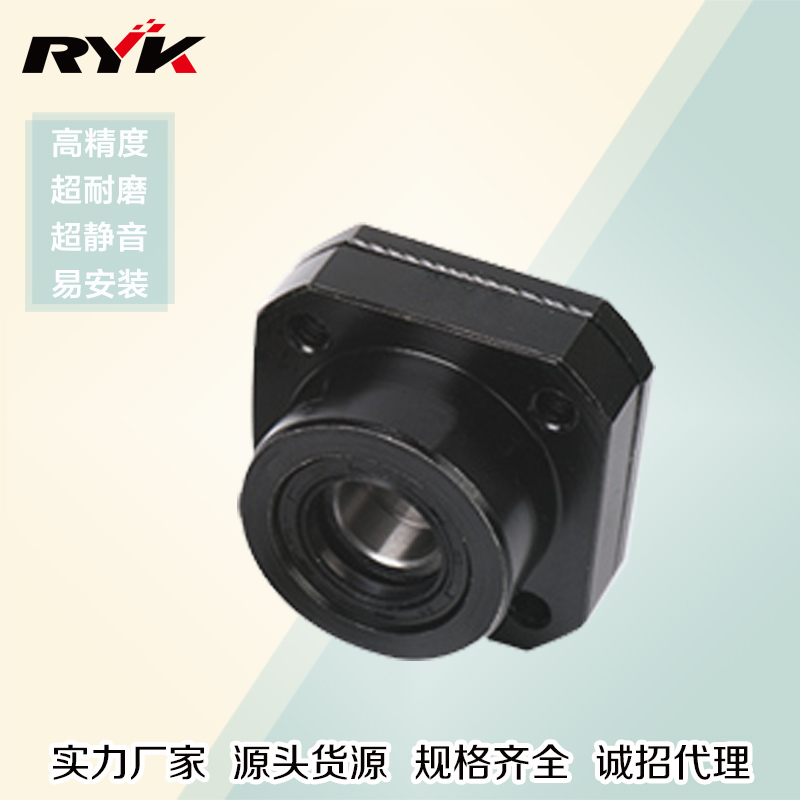

丝杆支撑座

    C5级固定端轴承座也是选配P5级轴承,轴承为DF组合型式,两轴承之间具有预压力易避免丝杆位移,避免机台的背隙值过大。

    C7级轴承座系选配P0级轴承,两轴承之间不管制预压力,故机台的背隙值会较大,但是由于轴承为DF组合型式,可以支持丝杆的轴向负荷,以避免丝杆受力时大量位移。

    另外,不同精度的丝杆支撑座,其基准达到轴承中心的距离公差也会不同。
